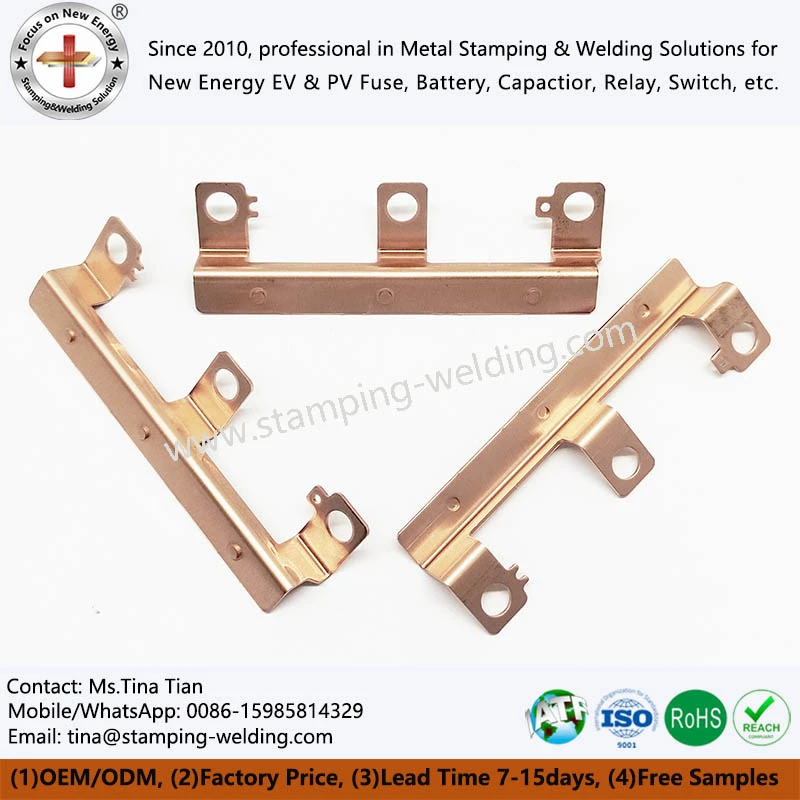

Filmska kondenzatorska sabirnica za upravljačku jedinicu motora HEV / EV
Filmska kondenzatorska sabirnica za HEV / EV motornu upravljačku jedinicu je spojna sabirnica filmskog kondenzatora posebno dizajnirana za upotrebu unutar upravljačke jedinice motora (MCU / Inverter) hibridnih električnih vozila (HEV) i čisto električnih vozila (EV). Uglavnom preuzima ključne funkcije kao što su prikupljanje energije sabirnice istosmjerne struje, prijenos valovitosti struje i povezivanje niske-impedancije.
- Brza dostava
- Osiguranje kvalitete
- Služba za korisnike 24/7
Uvod u proizvod
Filmska kondenzatorska sabirnica za upravljačku jedinicu motora HEV / EV glavna je komponenta priključka za distribuciju energije upravljačke jedinice motora u novim energetskim vozilima (HEV hibridna električna vozila i EV čisto električna vozila). Njegova temeljna funkcija je ostvariti prijenos, distribuciju i izolaciju električne energije između filmskog kondenzatora i drugih električnih komponenti unutar upravljačke jedinice motora, izravno određujući radnu učinkovitost, stabilnost i sigurnost upravljačke jedinice motora. Proizvod ima standardiziranu više-slojnu kompozitnu strukturu, koja uključuje vodljivi sloj, izolacijski sloj i zaštitni sloj. Prilagođen je visokoj temperaturi, visokom naponu, visokim vibracijama i zahtjevima kompaktnog prostora za nove upravljačke jedinice motora energetskih vozila. Njegovi ključni parametri, kao što su otpor, podnosivi napon, nosivost struje i točnost dimenzija, optimizirani su kako bi zadovoljili radne potrebe jedinice za upravljanje motorom, što ga čini ključnom komponentom za osiguranje stabilnog rada novog energetskog sustava za napajanje vozila.
Proces proizvodnje
Predobrada sirovina:Bakreni/aluminijski materijali za vodljivi sloj čiste se, suše i ravnaju kako bi se uklonili uljni i oksidni slojevi, a njihova se čistoća i vodljivost testiraju. PI film za izolacijski sloj i zaštitni sloj se čiste i režu kako bi se osiguralo da nema nečistoća i preciznih dimenzija, postavljajući temelj za kasniju obradu.
Precizna obrada vodljivog sloja:Na temelju crteža dizajna Automotive BusBar i zahtjeva kompatibilnosti filmskog kondenzatora, materijali od bakra/aluminija obrađuju se potpuno automatiziranim utiskivanjem i CNC tehnologijom. Kontrolira se točnost dimenzija (tolerancija ±0,1-±0,3 mm), a neravnine se uklanjaju kako bi se osiguralo da vodljivi sloj zadovoljava zahtjeve za sklapanje i prijenos.
Laminacija i oblikovanje izolacijskog sloja:Koristeći proces konstantne temperature i tlaka, PI film je precizno laminiran na površinu i između slojeva vodljivog sloja, osiguravajući čvrstu i neoštećenu vezu. Debljina izolacijskog sloja je kontrolirana, a prianjanje je testirano kako bi se zajamčilo da izolacijska izvedba BusBar automobila zadovoljava standarde.
Zaštitni sloj premaza:Standardizirani procesi raspršivanja ili premazivanja koriste se za ravnomjerno pokrivanje krajnjeg vanjskog sloja automobilske zemaljske sabirnice inženjerskom plastikom/posebnim premazima. Debljina se kontrolira kako bi se osigurala potpuna pokrivenost, poboljšavajući otpornost proizvoda na habanje i koroziju i štiteći unutarnju strukturu.
Sastavljanje i testiranje gotovog proizvoda:Više{0}}slojna kompozitna struktura EV kondenzatorske sabirnice podvrgava se tretmanu stvrdnjavanja kako bi se osigurale čvrste veze između slojeva. Svi gotovi proizvodi prolaze sveobuhvatno testiranje kako bi se identificirali strukturni i izolacijski problemi. Neispravni proizvodi se prerađuju kako bi se osiguralo da performanse proizvoda zadovoljavaju standarde.
Sljedivost serije i pakiranje:Kvalificirana gotova sabirnica akumulatora automobila je -numerirana i podaci o sljedivosti su zabilježeni. Zaštitna ambalaža se koristi za sprječavanje oštećenja tijekom transporta i skladištenja, čime se osigurava da je proizvod isporučen netaknut.
Prilagodljivost tehnologije
Prilagodba parametara:Odaberite električno vozilo na sabirnici s odgovarajućim otpornim naponom (500-1500V) i kapacitetom nosivosti struje na temelju napona akumulatora i snage motora upravljačke jedinice motora. Za aplikacije velike-snage, visoke-struje, dajte prednost proizvodima bakrenog vodljivog sloja kako biste smanjili gubitke; za aplikacije osjetljive na-težinu mogu se odabrati aluminijski proizvodi. Kombinirajte zahtjeve filmskih kondenzatora za odabir proizvoda s odgovarajućim otporom (0,001-0,01Ω), površinom poprečnog presjeka i dimenzijskim tolerancijama (±0,1-±0,3 mm) kako biste izbjegli loše veze.
Strukturna prilagodba:Odaberite planarnu ili-trodimenzionalnu sabirnicu za energetski kondenzator na temelju prostora za ugradnju upravljačke jedinice motora; planarni proizvodi su poželjni u kompaktnim prostorima. Prilagodite oblik vodljivog sloja i izgled proizvoda tako da odgovara mjestu ugradnje filmskog kondenzatora kako biste osigurali preciznu vezu. Također, odaberite debljinu izolacije i zaštitnog sloja na temelju radnih uvjeta; deblja izolacija može se koristiti u aplikacijama s visokim-temperaturama i visokim-vibracijama radi poboljšanja pouzdanosti.
Prilagodba radnim uvjetima:Optimizirajte odabir sabirnice kondenzatora za različite radne uvjete. Za primjene na visokim-temperaturama i visokim{2}}tlacima dajte prednost proizvodima s bakrenim vodljivim slojem i zadebljanim PI izolacijskim slojem; za aplikacije s visokim-vibracijama koristite proizvode sa zadebljanim zaštitnim slojem; za vlažna okruženja koristite proizvode sa zaštitnim slojem -visoko otpornim na koroziju kako biste osigurali prilagodljivost proizvoda različitim složenim radnim uvjetima i stabilan rad.
Područja primjene
EV (čisto električno vozilo)
Sabirnica istosmjernog kondenzatora dizajnirana je za zahtjeve velike snage, visokog napona i visoke struje. Bakreni vodljivi sloj smanjuje gubitak energije, dok zadebljani PI izolacijski sloj osigurava visoko{1}}naponsku izolaciju. Njegova kompaktna struktura pristaje u skučene prostore, osiguravajući stabilan rad pogonskog sklopa.
01
HEV (hibridno električno vozilo)
Kondenzatorska laminirana sabirnica dizajnirana je za rukovanje strujnim fluktuacijama tijekom prijelaza elektri-na-plin. Nudi izvrsnu stabilnost i otpornost na vibracije, omogućujući učinkovitu distribuciju energije između filmskog kondenzatora, motora i baterije, balansirajući snagu i energetsku učinkovitost.
02
Nova energetska gospodarska vozila
Dizajniran za velike snage i složene radne uvjete komercijalnih vozila, proizvod koristi zadebljani zaštitni sloj i bakreni vodljivi sloj za povećanje otpornosti na vibracije i temperaturu, osiguravajući pouzdan dugotrajan rad-visokog-opterećenja.
03
New Energy vozila za posebne namjene
BusBar automotive dizajniran je za rukovanje čestim start-ciklusima zaustavljanja i promjenjivim uvjetima rada vozila posebne namjene. Nudi snažnu stabilnost, fleksibilnu prilagodljivost i prilagodljive strukturne parametre kako bi se osigurao kontinuirani rad pogonskog sklopa.
04
konkurentska prednost
Duboko smo ukorijenjeni u našemSabirnica filmskog kondenzatora za upravljačku jedinicu motora HEV / EVpodručju, usredotočujući se na inženjerske potrebe nabave i odabira, te iskorištavajući višestruke temeljne tehnološke patente u industriji za izgradnju diferencirane prednosti. S temeljnim timom koji se može pohvaliti 30-godišnjim iskustvom u elektroindustriji, integracijom osam tehnologija obrade metala, sveobuhvatnom kontrolom kvalitete kroz cijeli proces i certifikatima kao što su ISO9001-2015 i IATF16949, transformiramo patentirane tehnologije u nadogradnju performansi proizvoda i smanjenje troškova. Zajedno s lokaliziranim uslugama i mogućnostima brzog odgovora, kupcima pružamo pouzdane proizvode i prilagođena rješenja, pokazujući naše tehnološko vodstvo.
Kontaktirajte nas
Ako imate bilo kakvih potreba u vezi s nabavom, odabirom ili prilagodbom sabirnice filmskog kondenzatora za upravljačku jedinicu motora HEV / EV ili ako su vam potrebne informacije o detaljima proizvoda, slobodno nas kontaktirajte. Dogovorit ćemo profesionalni tim za pružanje usluge jedan-na-jedan, prilagođavajući odgovarajuće rješenje na temelju vaših crteža i specifikacija kako bismo osigurali stabilnu opskrbu, točan odabir i učinkovitu nabavu.
