Usporedba strukturnih razlika i primjena između mekih-baterija i baterija s aluminijskim kućištem

U industriji novih energetskih vozila i pohrane energije, materijal i struktura kućišta baterije izravno utječu na performanse proizvoda, sigurnost i vijek trajanja. Trenutačno glavne strukture baterijskih ćelija predstavljaju baterije s mekim-paketom (LiFePO4 mekane ćelije) i baterije s aluminijskim kućištem (aluminijska kućišta za automobilske baterije i aluminijska kućišta za litijeve baterije).



Svaki ima svoje jedinstveno pakiranje, gustoću energije, mehaničku čvrstoću i dizajn sklopa, što pokreće tehnološki razvoj različitih tipova aluminijskih kućišta baterija, školjki baterija i prizmatičnih ćelijskih aluminijskih kućišta baterija.









Razlika između to dvoje može se razumjeti pomoću vizualne metafore:



Baterija s aluminijskim kućištem je poput limenke kole, s kućištem od tvrdog metala (aluminijsko kućište baterije). Njegov fiksni oblik i visoka čvrstoća pružaju otpornost na vanjski pritisak i mehaničke udare, što ga čini tipičnim strukturnim formatom pakiranja baterijskih ćelija.



Meke-baterije više su poput vrećice želea, s fleksibilnim,-slojnim-slojnim aluminijskim-plastičnim kompozitnim filmom (aluminijsko kućište koje se može puniti) izvana. Iako su fleksibilni i lagani, osjetljiviji su na vanjske sile i zahtijevaju sofisticiranije zaštitne dizajne.



Ova metafora u potpunosti ilustrira temeljne razlike između dviju baterijskih ćelija u smislu strukture materijala i mehaničkih zaštitnih strategija.





Što se tiče gustoće energije po jedinici težine, meke-baterije općenito nadmašuju aluminijske-baterije. Zbog iznimno tankog i laganog aluminijskog-plastičnog filma, mekane-baterije mogu pakirati više aktivnog materijala po jedinici mase, što rezultira većom gustoćom energije. Prikladni su za-osjetljive na težinu i -prostorno ograničene aplikacije, kao što su vrhunska-potrošačka elektronika i neka vrhunska-električna vozila.



Nasuprot tome, metalna ljuska aluminijskih-oklopnih baterija (aluminijska kućišta baterija/aluminijska kućišta za nove energetske automobile) je teža, ali njegova kruta struktura služi kao komponenta-nositelja opterećenja za modul, povećavajući volumetrijsku gustoću energije tijekom integracije sustava. Ovaj dizajn se naširoko koristi u aluminijskim kućištima za baterije New Energy i paketima baterija s aluminijskim kućištem, pružajući dodatnu potporu strukturi vozila.





Sigurnost je ključna karakteristika dizajna baterije.



Baterije s aluminijskim-kućištem (EV Car Battery Shell / Lithium-ion Battery Aluminium Shell) nude značajne prednosti u mehaničkoj čvrstoći, učinkovito štiteći od probijanja, lomljenja i udaraca. Međutim, ako unutarnje toplinsko odvođenje uzrokuje nagli porast tlaka, kruti omotač može povećati rizik od eksplozije ako sustav za rasterećenje tlaka (kao što je pokrovna ploča Power Battery) ne uspije odmah reagirati.



Meke-baterije nude drugačiji sigurnosni pristup. Njihovo pakiranje od aluminijske-plastične folije prirodno se ispupčuje ili čak puca kada se unutrašnji plin širi, oslobađajući energiju kroz "samo-rasterećenje tlaka" i smanjujući rizik od eksplozije. Dok je mehanička čvrstoća manja, njihova svojstva rasterećenja tlaka pružaju fleksibilniju i zaštitniju značajku za ukupnu sigurnost.





U modularnim baterijskim sustavima, strukturni dizajn izravno određuje raspored vozila i učinkovitost sklapanja.



Aluminijska kućišta za baterije (kvadratna aluminijska školjka / prizmatična ćelijska aluminijska kućišta za baterije) imaju pravilan oblik i lako se slažu, što ih čini idealnim za kvadratne module ili rasporede-u stilu oštrice. Oni su glavni faktor oblika za aluminijska kućišta baterija u novim energetskim vozilima. Njihova kućišta od aluminijske legure (kao što je Deep Drawn Aluminium Battery Housing) nude izvrsnu dimenzijsku stabilnost i rasipanje topline.



Meke-baterije ističu se svojom iznimnom fleksibilnošću. Mogu se dizajnirati za različite debljine, proporcije, pa čak i prilagođene oblike kako bi odgovarali šasiji vozila, pružajući veću iskoristivost prostora za CTP (Cell to Pack) i CTC (Cell to Chassis) tehnologije. Međutim, njihova "meka struktura" također uzrokuje dodatne troškove pričvršćivanja i potpore, zahtijevajući pojačanje krajnjim pločama, nosačima i okvirima modula.

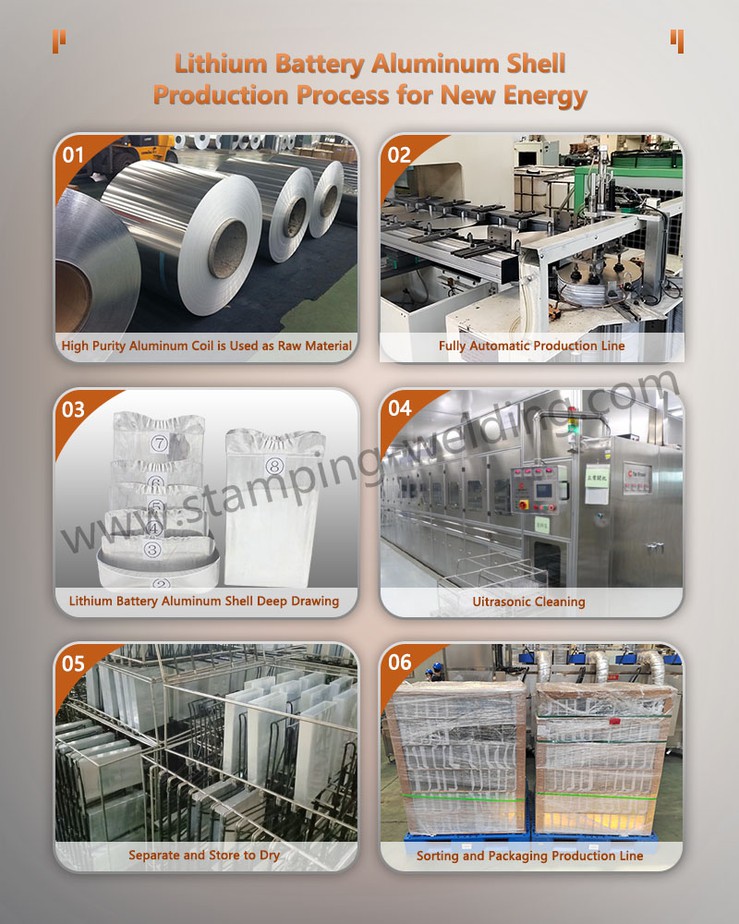

Aluminijska kućišta baterija (Battery Shell / Aluminium Battery Cases) imaju dugu povijest razvoja, s vrlo zrelim procesima žigosanja, zavarivanja i površinske obrade. Kroz duboko izvlačenje, CNC završnu obradu i automatizirano zavarivanje, strukturne komponente kao što su aluminijska kućišta ili kućišta baterija mogu se učinkovito proizvesti uz visoku stabilnost procesa, što ih čini prikladnima za-veliku proizvodnju.



Iako baterije s mekim{0}}pakiranjem nude niže troškove materijala, proces pakiranja je složen i postavlja izuzetno visoke zahtjeve za brtvljenje i čistoću. To je osobito istinito tijekom faza bušenja aluminijske-plastične folije i toplinskog-zavarivanja, koje postavljaju još strože zahtjeve za proizvodno okruženje i preciznost automatizacije. Stoga se njihova troškovna prednost često smanjuje tijekom-integracije na razini sustava.









Sve u svemu, baterije s mekim-paketom i aluminijske-oklopne baterije predstavljaju različite pristupe fleksibilnosti performansi i strukturnoj pouzdanosti.



Meke-baterije (LiFePO4 Soft Pack ćelije): Teže ekstremno laganoj i visokoj energetskoj gustoći i prikladne su za-prijenosna računala, potrošačku elektroniku i neka-vozila s novom energijom visoke klase.



Aluminijske -ljuskaste baterije (aluminijska kućišta za automobilske baterije/kućišta baterija za napajanje): Karakterizirane izdržljivošću, upravljivošću, sigurnošću i lakoćom sastavljanja, naširoko se koriste u električnim vozilima, električnim autobusima, sustavima za pohranu energije i drugim poljima, a trenutno su glavni format pakiranja baterija za napajanje.



Vrijedno je napomenuti da industrija doživljava trend konvergencije. Nove strukture, kao što je "Blade Battery", kombiniraju visoku energetsku gustoću mekih pakiranja s mehaničkom čvrstoćom aluminijskih školjki krozPrismatic Cell Aluminijsko kućište za baterije, meki-proces laminacije. Ovo predstavlja smjer budućeg razvoja aluminijskih kućišta baterija za nova energetska vozila.









Bilo da se radi o čvrstoći aluminijskih kućišta baterija ili o lakoći punjivih aluminijskih školjki, evolucija struktura pakiranja baterija donosi veću sigurnost i učinkovitost novim energetskim vozilima i sustavima za pohranu energije. Uz kontinuirani napredak u integriranim tehnologijama kao što su duboko izvučeno aluminijsko kućište baterije i baterijski paket s aluminijskim kućištem, baterije s aluminijskim-kućištem i dalje će igrati ključnu ulogu u pametnoj proizvodnji i aplikacijama održive energije.
