Uobičajena klasifikacija fotonaponskih pretvarača i detaljno objašnjene njegove prednosti i nedostaci

Inverter se također naziva i regulator snage. Prema upotrebi pretvarača u fotonaponskom sustavu za proizvodnju električne energije, može se podijeliti u dvije vrste: neovisno napajanje i mrežno povezano. Prema metodi modulacije valnog oblika, može se podijeliti na izmjenjivač pravokutnog vala, izmjenjivač s koračnim valom, izmjenjivač s sinusnim valom i kombinirani trofazni izmjenjivač. Za pretvarače koji se koriste u sustavu spojenom na mrežu, mogu se podijeliti na transformatorske pretvarače i pretvarače bez transformatora prema tome postoji li transformator.



Kao važan dio fotonaponske proizvodnje energije, pretvarač uglavnom pretvara istosmjernu struju koju generiraju fotonaponski moduli u izmjeničnu struju. Trenutačno se uobičajeni pretvarači na tržištu uglavnom dijele na centralizirane pretvarače i string pretvarače, kao i na moderne distribuirane pretvarače.



1. Centralizirani fotonaponski pretvarač

Kao što naziv sugerira, centralizirani pretvarač pretvara istosmjernu struju koju generiraju fotonaponski moduli u izmjeničnu struju, a zatim pojačava i spaja se na mrežu. Zbog toga je snaga pretvarača relativno velika. Centralizirani izmjenjivači snage veće od 500kW općenito se koriste u fotonaponskim elektranama.



Prednosti centraliziranih pretvarača su sljedeće:

(1) Velika snaga, mala količina, lako se upravlja; malo komponenti, dobra stabilnost, lako se održava;

(2) nizak sadržaj harmonika, visoka kvaliteta energije; kompletne zaštitne funkcije, visoka sigurnost;

(3) S funkcijom regulacije faktora snage i funkcijom prolaska niskog napona, regulacija mreže je dobra.



Centralizirani pretvarači imaju sljedeće probleme:

(1) Raspon napona MppT centraliziranih izmjenjivača je uzak, a status rada svake komponente ne može se nadzirati. Stoga je nemoguće izraditi svaku komponentu na optimalnoj radnoj točki, a konfiguracija komponente nije fleksibilna;

(2) Centralizirani pretvarači zauzimaju veliko područje i zahtijevaju namjensku strojarnicu, koja nije fleksibilna za instalaciju;

(3) Potrošnja energije samog pretvarača i potrošnja energije ventilacije i rasipanja topline u strojarnici su velike.



2. String fotonaponski pretvarači

Kao što naziv sugerira, string inverteri izravno pretvaraju istosmjernu struju koju generiraju fotonaponski moduli u izmjeničnu struju, agregiraju je, a zatim pojačavaju i povezuju na mrežu. Zbog toga je snaga pretvarača relativno mala. String pretvarači ispod 50kW općenito se koriste u fotonaponskim elektranama.



Prednosti string invertera:

(1) Ne utječe na razlike modula i sjene između nizova, a istovremeno smanjuje neusklađenost između optimalne radne točke modula fotonaponskih ćelija i izmjenjivača, maksimizirajući proizvodnju energije;

(2) MppT raspon napona je širok, a konfiguracija modula je fleksibilnija; u kišnim danima i maglovitim područjima, vrijeme proizvodnje električne energije je dugo;

(3) Mala veličina, mala površina, nema potrebe za posebnom strojarnicom, fleksibilna instalacija;

(4) Niska vlastita potrošnja energije i mali utjecaj kvarova.



Problemi s pretvaračima žica:

(1) Mali električni razmak od energetskih uređaja, nije prikladan za područja na velikim nadmorskim visinama; mnoge komponente, integrirane zajedno, malo slaba stabilnost;

(2) Vanjska instalacija, izloženost vjetru i suncu može lako uzrokovati starenje kućišta i hladnjaka;

(3) Broj pretvarača je velik, ukupna stopa kvarova će se povećati, a praćenje sustava je teško;

(4) Dizajn bez izolacijskog transformatora, nešto slabija električna sigurnost, nije prikladan za sustav negativnog uzemljenja modula tankog filma.



3. Distribuirani fotonaponski pretvarač

Distribuirani pretvarač novi je tip pretvarača predložen u posljednje dvije godine. Njegove glavne značajke su centralizirani pretvarač i decentralizirano MPpT praćenje. Distribuirani inverter je proizvod koji okuplja prednosti centraliziranog invertera i string invertera, postižući nisku cijenu centraliziranog invertera i veliku proizvodnju električne energije string invertera.



Prednosti distribuiranog pretvarača:

(1) U usporedbi s centraliziranim pretvaračem, decentralizirano MPpT praćenje smanjuje vjerojatnost neusklađenosti i povećava proizvodnju energije;

(2) U usporedbi s centraliziranim i string inverterom, distribuirani inverter ima funkciju pojačanja i smanjuje gubitke u liniji;

(3) U usporedbi sa strujnim pretvaračem, centralizirani pretvarač ima više prednosti u troškovima izgradnje.



Problemi distribuiranog pretvarača:

(1) Malo inženjerskog iskustva. U usporedbi s prve dvije kategorije, to je još uvijek novi oblik i relativno se manje koristi u inženjerskim projektima;

(2) Karakteristike kao što su sigurnost, stabilnost i velika proizvodnja električne energije tek treba testirati u inženjerskim projektima;

(3) Budući da koristi centraliziranu inverziju, zauzima veliko područje i zahtijeva posebnu strojarnicu, što je također nedostatak distribuiranih pretvarača.

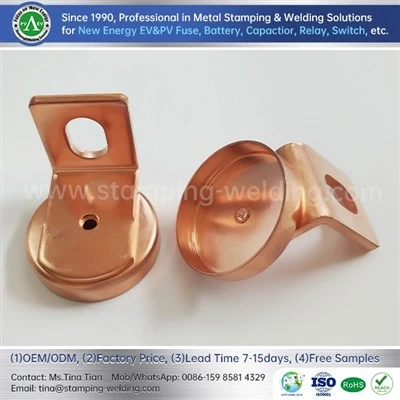

Bakrene kapice solarnih fotonaponskih osigurača pružaju sigurnu i pouzdanu zaštitu fotonaponskih sustava. Posvećeni smo pružanju visokokvalitetnih proizvoda od bakrene kapice osigurača. Ako ste zainteresirani za naše proizvode, kliknite donju poveznicu kako biste saznali više o detaljima proizvoda:
