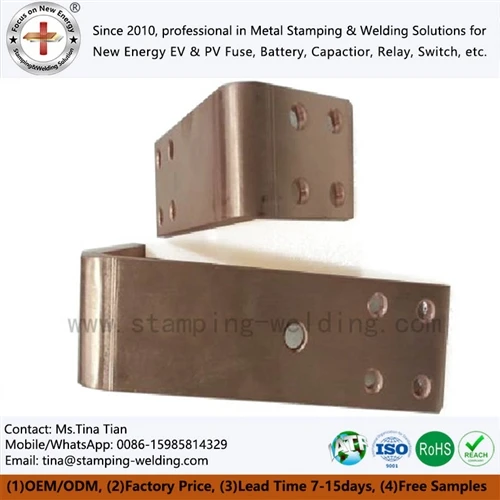

Sabirnice za uzemljenje i distribuciju električne energije u željezničkim tranzitnim i vučnim podstanicama

Za 750V i 1500V DC tračničke vučne sustave, sabirnica mora u isto vrijeme kontrolirati-strujne putove greške, toplinski porast, mehaničke sile i izolacijski razmak. Tranzitna sabirnica za uzemljenje tračnica nije samo bakrena traka: njezin poprečni-presjek, otpor spoja, geometrija ugradnje, površinska obrada i izolacijski sustav moraju biti usklađeni s povratnom vučnom trakom i arhitekturom uzemljenja definiranom za instalaciju. EN 50122-1 bavi se električnom sigurnošću, uzemljenjem i povratnim krugom za fiksne željezničke instalacije, dok se EN 50122-2 bavi efektima lutajuće struje u istosmjernim vučnim sustavima.







Trafostanica za vuču distribuira istosmjernu struju kroz -provodnike jake struje, istovremeno osiguravajući kontrolirane puteve za zaštitno spajanje i struju kvara. Sabirnice za uzemljenje i distribuciju energije stoga imaju različite električne funkcije čak i kada su proizvedene od sličnih vrsta bakra.



Za željezničku tranzitnu sabirnicu za uzemljenje, pregled dizajna trebao bi započeti s cjelokupnim strujnim putem, a ne s nominalnim naponom sustava. Inženjer treba definirati:



750 V ili 1500 V DC napon sustava i primjenjiva koordinacija izolacije.
Kontinuirana radna struja, uključujući smanjenje -temperature okoline.
Očekivana struja-kratkog spoja, trajanje kvara i vrijeme isključivanja-zaštitnog uređaja.
Presjek-bakra, razmak sabirnica i konfiguracija paralelnog-vodiča.
Otpor spoja, predopterećenje vijka i stanje kontaktne{0}}površine.
Topologija uzemljenja i spajanja prema projektu vučne instalacije.
Puzne staze i razmaci pri maksimalnom radnom naponu.
Mehanički razmak potpore protiv elektrodinamičkih sila tijekom kratkih spojeva.
Zaštita od korozije za bakrena, presvučena sučelja i hardver za ugradnju.

EN 50122-1 posebno pokriva električnu sigurnost, uzemljenje i povratni krug za fiksne željezničke instalacije. Za istosmjerne vučne sustave, kontrola lutajuće struje također zahtijeva razmatranje prema EN 50122-2.





Za -aplikacije vuče velike struje, C1100 čisti bakar često se odabire tamo gdje električna vodljivost i toplinska izvedba dominiraju odlukom o materijalu. Uobičajeni cilj vodljivosti za bakar visoke-vodljivosti je 100% IACS.



Stvarna temperatura sabirnice, međutim, nije određena samo vodljivošću. Otpor spoja, kontaktni tlak, stanje površine, geometrija vodiča i rasipanje topline mogu postati dominantne varijable.



Varijabla dizajna	Inženjersko razmatranje	Tipična kontrola proizvodnje
C1100 bakar	Visoka električna vodljivost	Certifikat materijala i ovjera ocjene
Površina-presjeka	Određuje gustoću struje i toplinski porast	Crtanje-kontroliranih dimenzija
Otpor zglobova	Utječe na lokalizirano zagrijavanje	Provjera-otpora kontakta
Ravnost sabirnice	Utječe na podršku i zajednički kontakt	Mjerenje ravnosti
Položaj rupe	Kontrolira poravnanje sklopa	CMM / optički pregled
Površinska obrada	Kontrolira koroziju i stabilnost sučelja	Provjera debljine premaza/oplata
Rubno stanje	Sprječava oštećenje izolacije	Skidanje ivica i vizualni pregled



Za velike bakrene šipke, mala pogreška dimenzija može se akumulirati na nekoliko spojnih točaka. Razmak rupa, kut savijanja, širina utora i referentne točke montaže stoga bi se trebale kontrolirati iz istog referentnog sustava.







Sabirnica može zadovoljiti svoje potrebe za kontinuiranom-strujom i još uvijek pokvariti tijekom kratkog spoja. Elektromagnetska sila između paralelnih vodiča brzo raste sa strujom kvara, čineći razmak nosača, orijentaciju vodiča i čvrstoću spojnica dijelom električnog dizajna.



Za pojednostavljeni raspored paralelnih-vodiča, elektromagnetska sila približno je proporcionalna umnošku trenutnih struja:



gdje I predstavlja struju, a d razmak između vodiča.



Stvarni dizajn kratkog-spoja mora koristiti-specifičnu moguću struju kvara, valni oblik, geometriju vodiča i vrijeme isključenja zaštite. Greška od 25 kA i greška od 50 kA ne mogu se tretirati kao jednostavan dvo-problem mehaničkog projektiranja jer vršna asimetrična struja može premašiti RMS vrijednost kratkog-spoja.



Iz tog razloga, crtež sabirnice treba definirati:

Razmak nosača u mm.
Debljina i širina bakra u mm.
Struja-kratkog spoja u kA RMS.
Vršna podnosiva struja gdje je navedeno.
Trajanje greške u ms.
Vrsta pričvršćivača i moment zatezanja.
Izolacijski potporni materijal i mehanička vrijednost.
Minimalni razmak od-do-vodiča i od-od-zemlja.





Tehnologija povezivanja određuje lokalni otpor i raspodjelu topline.



Način spajanja	Glavna primjena	Inženjerska kontrola	Glavni rizik
Vijčani spoj	Uklonjivi spojevi trafostanica	Zakretni moment i kontaktni pritisak	Povećanje otpora zglobova
Otporno zavarivanje	Ponavljajuće spajanje bakrenih komponenti	Struja, sila i vrijeme zavarivanja	Deformacija uzrokovana toplinom-
Otporno lemljenje srebrom	Sklop bakar/kontakt	Kontrola temperature lemljenja i punila	Nepotpuno vlaženje
Lasersko zavarivanje	Kompaktni sklopovi Cu-na-Cu ili Cu-Al	Snaga snopa, brzina i položaj žarišta	Varijacija poroznosti/penetracije
Zavarivanje molekularnom difuzijom	Laminirana sučelja visokog-integriteta	Tlak, temperatura i priprema površine	Kontaminacija sučelja



Za bakrene sabirnice, spoj treba ocijeniti kao električno sučelje, a ne jednostavno kao mehaničku vezu. Mapiranje kontaktnog otpora, termičko snimanje pod reprezentativnom strujom i metalografsko ispitivanje mogu identificirati lokalizirano zagrijavanje koje možda neće biti vidljivo tijekom dimenzionalne inspekcije.



Zatražite besplatnu DFM procjenu i ponudu





Kritični projektni parametar za vučnu sabirnicu nije samo njezin nazivni napon. Proizvodni nacrt mora definirati kako se vodič ponaša tijekom normalnog rada i tijekom kvara.



25–50 kA Struja kvara i elektrodinamičko opterećenje

Tijekom kratkog spoja, susjedni vodiči doživljavaju privlačne ili odbojne elektromagnetske sile, ovisno o smjeru struje. Te se sile prenose izravno na izolacijske nosače, pričvrsne vijke i bakrena zavoja.



Praktični pregled dizajna sabirnica stoga bi trebao ispitati cijeli lanac opterećenja:

Bakreni vodič → točka spajanja → pričvršćivač → izolacijska potpora → struktura ormara/trafostanice

Ako je potporni sustav previše fleksibilan, bakar se može pomaknuti dovoljno da smanji izolacijski razmak. Ako je sabirnica kruto ograničena bez odgovarajućeg rasterećenja, toplinsko širenje može prenijeti prekomjernu silu na spojne točke.



Za sklopove visoke-struje treba kontrolirati sljedeće dimenzionalne karakteristike:



Parametar	Primjer inženjerske kontrole
Debljina bakra	Specifičan-crtež, obično mm-kontrola razine
Širina sabirnice	Određen-crtež
Promjer rupe	±0,05 mm ili zahtjev za crtanje
Korak rupe	±0,05–0,10 mm ovisno o montaži
Kut savijanja	±1 stupanj ili zahtjev za crtanje
Ravnost	Određen-crtež
Visina čička	Kontrolirano nakon žigosanja
Debljina oplata	Ovisno- o specifikaciji
Otpor zglobova	Vrijednost prihvaćanja-specifična za projekt



Gore navedene vrijednosti primjeri su-kontrole proizvodnje, a ne univerzalne željezničke granice prihvatljivosti. Konačna specifikacija mora slijediti izračun-sustava vuče i nacrt kupca.





Odabir materijala treba slijediti električnu i mehaničku funkciju svake komponente.



Vlasništvo	C1100 čisti bakar	C2680 mesing
Električna vodljivost	Visoko; obično specificirano do 100% IACS	Znatno niže od čistog bakra
Primarna prednost	Provođenje struje i toplinska vodljivost	Mehanička čvrstoća i mogućnost oblikovanja
Tipična uloga sabirnice	Glavni strujni vodič	Hardver / oblikovana pomoćna komponenta
Otporno grijanje	Niže za ekvivalentni presjek-	viši
Ponašanje žigosanja	Zahtijeva kontrolu procesa za debele presjeke	Općenito povoljno
Distribucija visoke-struje	Poželjno tamo gdje dominira nizak otpor	Obično nije prvi izbor
Površinska obrada	Kositar/nikal/srebro ovisno o sučelju	Kositar/nikal/druga navedena završna obrada



C1100 sabirnica može biti mehanički utisnuta, CNC strojno obrađena, savijena, bušena ili laserski obrađena. Za -veliku proizvodnju, progresivno utiskivanje i automatizirano oblikovanje mogu smanjiti dimenzionalne varijacije kada je geometrija prikladna za-temeljen proces.



Progresivno žigosanje i CMM inspekcija na ±0,01 mm

Složene sabirnice za uzemljenje i distribuciju energije-mogu kombinirati:

Rupe za bušenje.
Urezi i prorezi.
Formirani zavoji.
Reljefne karakteristike.
Kontaktni prsti.
Reference za montažu.
Zone-površinske obrade.



Za geometrije koje se ponavljaju, progresivno utiskivanje može integrirati operacije bušenja i oblikovanja. Kritične značajke tada treba provjeriti pomoću CMM inspekcije ili namjenskih mjerača.



Dopušteno odstupanje od ±0,01 mm treba navesti samo tamo gdje to funkcionalno sučelje zahtijeva. Primjena ultra-niskih tolerancija na svaku značajku povećava troškove alata bez nužnog poboljšanja električnih performansi.



Plan inspekcije treba klasificirati dimenzije u:

CTQ dimenzije - izravno utječu na električni ili mehanički sklop.
Dimenzije sučelja - koje se spajaju s terminalima, izolatorima ili spojnicama.
Referentne dimenzije - kontroliraju nizvodni sklop.
Ne-funkcionalne dimenzije - kontrolirane za crtanje, ali ne zahtijevaju pretjeranu preciznost.

Ovaj pristup usklađuje inspekciju proizvodnje sa stvarnim rizikom sklapanja.





Za željezničke primjene, izbor izolacije ne može se odvojiti od protupožarne učinkovitosti. Trenutačni BSI popis identificira BS EN 45545-2:2020+A1:2023 kao trenutačno izdanje za zahtjeve za ponašanje pri vatri materijala i komponenti koji se koriste u željezničkim vozilima. Norma utvrđuje zahtjeve-za reakciju na vatru prema primjenjivim razinama opasnosti i skupovima zahtjeva.



Za električne ormare, opremu za vuču i izolirane sklopove sabirnica, specifikacija može kombinirati:

Izolacija-otporna na plamen.
Niska učinkovitost dima.
Zahtjevi za materijal-bez halogena ako su navedeni.
Dielektrična čvrstoća.
Puzna staza.
Čista udaljenost.
Otpornost na temperaturu.
Otpor praćenja.
Mehanička retencija.

Izraz "bez-halogena" ne bi se trebao smatrati ekvivalentom usklađenosti s EN 45545. EN 45545-2 okvir je klasifikacije i ispitivanja, a primjenjivi skup zahtjeva ovisi o željezničkoj primjeni, kategoriji vozila i razini opasnosti.



UL 94 V-0 i EN 45545 Procjena protupožarnih svojstava

UL 94 V-0 i EN 45545-2 bave se različitim okvirima sukladnosti. Materijal s klasifikacijom UL 94 V-0 ne bi se trebao automatski predstavljati kao sukladan EN 45545.



Zahtjev	UL 94 V-0	EN 45545-2
Primarni opseg	Klasifikacija zapaljivosti plastike	Ponašanje željezničkih vozila pri požaru
Primjena	Zapaljivost-na razini materijala	Zahtjevi-specifični za željeznički materijal/komponente
Procjena dima	Nije ekvivalent željezničkoj klasifikaciji	Uključeno u primjenjive zahtjeve
Toksičnost	Nije izravna zamjena	Relevantno za primjenjive skupove zahtjeva
Stupanj opasnosti u željezničkom prometu	Nije definirano	Definirano kroz okvir EN 45545
Upotreba nabave	Probir materijala	Specifikacija usklađenosti željeznice



Za sklop vučne sabirnice, specifikacija izolacije bi stoga trebala identificirati točan materijal, debljinu, primjenu, izvješće o ispitivanju i primjenjivi set zahtjeva EN 45545 umjesto oslanjanja na generički opis "usporivač-vatra".



Epoxy Powder Coating and >15 kV/mm dielektrična čvrstoća

Epoksidni premaz u prahu može pružiti izdržljiv izolacijski sloj na metalnim komponentama kada se kontrolira debljina premaza, priprema površine i stvrdnjavanje.



Relevantne inženjerske varijable uključuju:

Debljina premaza u µm.
Čistoća podloge.
Hrapavost površine.
Temperatura otvrdnjavanja.
Vrijeme liječenja.
Prianjanje.
Probojna čvrstoća dielektrika.
Pokrivenost rubova.
Rupice i izloženi metal.
Dugotrajni-termalni ciklus.



A specified dielectric breakdown value such as >15 kV/mm treba tretirati kao specifikaciju materijala ili sustava koja se mora provjeriti primjenjivom metodom ispitivanja. Ne treba ga predstavljati kao univerzalni zahtjev EN 45545.







Unaprijed izbušene sabirnice smanjuju rad na instalaciji i pružaju ponovljiva mjesta spajanja za vučne ormare, istosmjernu sklopnu opremu i sklopove za distribuciju električne energije. Uzorak rupa trebao bi biti dizajniran zajedno s geometrijom izolacijske potpore, a ne dodan nakon završetka dizajna vodiča.



Prethodno izbušena C1100 geometrija sabirnice i položaj rupe od ±0,05 mm

Prethodno izbušena bakrena šipka trafostanice obično uključuje rupe za montažu, rupe za terminale, utore ili otvore za spajanje.

Kritični odnos je:



Uzorak rupa → položaj nosača → položaj terminala → referentna točka kućišta

Ako ove četiri reference nisu kontrolirane iz istog referentnog sustava, mogu se akumulirati tolerancije ugradnje.

Za automatizirano ili polu{0}}automatizirano sastavljanje, položaj rupe može se kontrolirati putem:

Matrica za progresivno utiskivanje.
CNC bušenje.
Rezanje laserom.
CNC obrada.
Namjenski uređaj za bušenje.

Inspekcija CMM-om prikladna je za provjeru prvog-članka složenih tro-dimenzionalnih sabirnica, posebno tamo gdje zavoji mijenjaju prostorni položaj rupa za montiranje.



Izolacijski nosači na 1500 V DC i kontrolirani razmak

Izolacijski nosači obavljaju tri funkcije:

Održavajte položaj vodiča.
Otpornost na elektrodinamičko kretanje tijekom kvarova.
Održavajte električno odvajanje u normalnim i nenormalnim uvjetima.



Za sklop od 1500 V DC, potrebni razmak i puzne staze ne mogu se dodijeliti samo na temelju napona. Oni ovise o izolacijskom sustavu, uvjetima onečišćenja, karakteristikama materijala, nadmorskoj visini, prenaponskoj kategoriji i primjenjivim željezničkim/električnim standardima.



Crtež bi stoga trebao definirati potrebne minimalne udaljenosti, a ne dopustiti dobavljaču da ih proizvoljno izabere.



Metro Power Interconnect sklop s integriranim značajkama za montažu



Metro Power Interconnect sklop može kombinirati:

C1100 bakrena sabirnica.
Laminirani dijelovi sabirnica.
Pokositrena-ili poniklana-sučelja.
Izolacijski nosači.
Prethodno-izbušene rupe za montažu.
Vijčane stezaljke.
Laser{0}}zavarene podkomponente.
Izolacija od epoksidnog praha.
Identifikacijske oznake.



Za-veliku opremu za tračnice, integracija ovih značajki u jedan kontrolirani sklop može smanjiti broj labavih komponenti i poboljšati ponovljivost instalacije.



Zatražite besplatnu DFM procjenu i ponudu







Iako željeznički projekti nisu automatski regulirani prema IATF 16949, sustav kontrole proizvodnje automobilske-može pružiti koristan okvir za disciplinu procesa, sljedivost i kontrolu dimenzija kada dobavljač također opslužuje EV i industrijske kupce.



Za proizvodnu tranzitnu sabirnicu za uzemljenje, paket kvalitete može uključivati:

Certifikat materijala.
RoHS / REACH dokumentacija gdje je navedeno.
Inspekcija prvog artikla.
CMM dimenzionalno izvješće.
Izvješće o debljini oplate.
Mjerenje električnog otpora.
Mjerenje debljine premaza.
Ispitivanje otpornosti na dielektrik.
Ispitivanje prianjanja za nanošenje praha.
Evidencija parametara zavarivanja.
Metalografski{0}}presjek za zavarene spojeve.
Dokumentacija PPAP razine 3 ako je ugovorom potrebna.

CMM ±0,01 mm Inspekcija i CTQ sljedivost

Kritične-do-karakteristike kvalitete trebale bi biti povezane izravno s planom inspekcije.



CTQ	Metoda mjerenja	Tipična svrha upravljanja
Položaj rupe	CMM / optički sustav	Montažno poravnanje
Debljina	Mikrometar/mjera debljine	Trenutni kapacitet i prikladnost
Ravnost	CMM / površinska ploča	Kontakt za podršku
Kut savijanja	CMM / mjerač kuta	Razmak kabineta
Debljina oplata	XRF	Korozija/kontaktno sučelje
Kontaktni otpor	Četvero{0}}žično mjerenje	Električni gubitak
Debljina premaza	Mjerač vrtložne-struje	Konzistencija izolacije
Dielektrična otpornost	Hi-pot tester	Električna izolacija
Probijanje zavara	Metalografija/rezanje	Cjelovitost zgloba



Za spojeve velike-struje, električnu provjeru ne treba zamijeniti provjerom dimenzija. Sabirnica može zadovoljiti svaku dimenziju crteža i još uvijek pokazati pretjerani otpor sučelja.



Dokumentacija PPAP razine 3 za OEM proizvodnju

Ako korisnik zahtijeva PPAP razinu 3, podnesak može uključivati:



Zapisi o dizajnu.
Dokumentacija o tehničkim promjenama.
Dijagram toka procesa.
PFMEA.
Kontrolni plan.
MSA studije gdje je primjenjivo.
Dimenzionalni rezultati.
Rezultati ispitivanja materijala i performansi.
Početni podaci o sposobnosti procesa.
Kvalificirana laboratorijska dokumentacija.
Uzorci proizvodnih dijelova.
Nalog za podnošenje dijela.



Točan sadržaj podneska treba slijediti korisnikov PPAP priručnik i ugovorne zahtjeve.





Praktični razvojni slijed za prilagođene sabirnice je:



Pregled 2D/3D crteža → DFM analiza → potvrda materijala → prototip/T1 uzorak → validacija dimenzija → električno ispitivanje → oslobađanje alata → pilot proizvodnja → PPAP → masovna proizvodnja



Za žigosane sabirnice, DFM pregled bi trebao identificirati:

Minimalni radijus savijanja.
Smjer zrna gdje je primjenjivo.
Burr smjer.
Slijed piercinga.
Pristup alatu.
Omjer otpada.
Formiranje smetnji.
Zahtjevi za oplatu.
Deformacija nakon-obrade.



Za zavarene sklopove pregled treba dodatno identificirati pristup zavarivanju, unos topline, metodu stezanja, preklapanje spojeva, stanje površine i metodu pregleda.



Cilj nije jednostavno proizvesti bakrenu polugu. Treba uspostaviti ponovljivi proizvodni proces u kojem električne, mehaničke i izolacijske karakteristike ostaju unutar dogovorene specifikacije iz T1 uzoraka kroz serijsku proizvodnju.



ISO 14001 i kontrolirana proizvodnja bakra

Prerada bakra također zahtijeva kontrolu korištenja materijala, kemijske obrade, otpadnih voda, procesa premazivanja i proizvodnog otpada.



Tamo gdje je potreban sustav upravljanja okolišem, ISO 14001 može pružiti okvir upravljanja za te proizvodne aktivnosti.



Za timove za nabavu, dokumentacija o okolišu trebala bi biti odvojena od dokaza o -izvedbi proizvoda. ISO 14001 certifikat sam po sebi ne dokazuje vodljivost bakra, dielektričnu čvrstoću ili klasifikaciju željezničkog požara.



Kontrolni popis tehničkih specifikacija za 750V/1500V DC traction sabirnice

Prije objavljivanja narudžbenice za željezničku tranzitnu sabirnicu za uzemljenje ili bakrenu šipku trafostanice, inženjerski paket treba definirati:



Napon sustava: 750V DC / 1500V DC.
Kontinuirana struja: A.
Očekivana struja kratkog-spoja: kA RMS.
Vršna struja-kratkog spoja: kA, gdje je primjenjivo.
Trajanje greške: ms.
Vrsta bakra: C1100 / navedeni ekvivalent.
Vodljivost: cilj kao što je 100% IACS, gdje je primjenjivo.
Poprečni-presjek: širina × debljina.
Uzorak rupa: datum-kontroliran.
Geometrija zavoja: kut i radijus.
Površinska obrada: kositar/nikal/srebro/goli bakar.
Izolacija: epoksidni prah / lijevana izolacija / drugi navedeni sustav.
Dielektrični zahtjevi: projekt-specifičan, s metodom ispitivanja.
Zahtjevi protiv požara: primjenjiv skup zahtjeva EN 45545.
Puzna staza i zračnost: izračunate projektne vrijednosti.
Razmak nosača: na temelju mehaničkog-opterećenja kratkog spoja.
Inspekcija: CMM, električni otpor, ispitivanje premaza i dielektrika.
Dokumentacija: FAI / PPAP razina 3 gdje je potrebno.
Sljedivost: serija materijala, proizvodna serija i zapisnici inspekcije.



Najpouzdanija specifikacija nabave povezuje svaki zahtjev s mjerljivom karakteristikom, metodom inspekcije i kriterijem prihvaćanja. Time se sprječava da pojmovi kao što su "visoka vodljivost", "otporan na vatru" ili "teški-uvjeti" zamijene tehnička ograničenja.





Koji su dokumenti obično potrebni za proizvodnju vučnih sabirnica PPAP razine 3?

PPAP razina 3 obično zahtijeva projektne zapise, tijek procesa, PFMEA, plan kontrole, rezultate dimenzija, zapise o ispitivanju materijala/performansi, MSA gdje je primjenjivo, uzorke dijelova i PSW. Posebni-zahtjevi korisnika PPAP-a imaju prednost.



Koliko je potrebno prototipu T1 za prilagođenu bakrenu sabirnicu C1100?

T1 vrijeme ovisi o geometriji, zahtjevima alata i obradi površine. Jednostavni laser-rezani ili CNC prototipovi mogu se proizvesti bez progresivne matrice, dok složene utisnute sabirnice zahtijevaju razvoj alata prije nego što reprezentativni T1 dijelovi budu dostupni.



Kako jebakrena sabirnicadebljina oplate provjerena tijekom proizvodnje?

Debljina prevlake od kositra, nikla ili srebra može se provjeriti XRF-om ili drugom validiranom metodom debljine-prevlake. Mjesta mjerenja trebaju uključivati ​​funkcionalna kontaktna područja i reprezentativne proizvodne površine, s granicama prihvatljivosti definiranim na crtežu ili kupovnoj specifikaciji.
