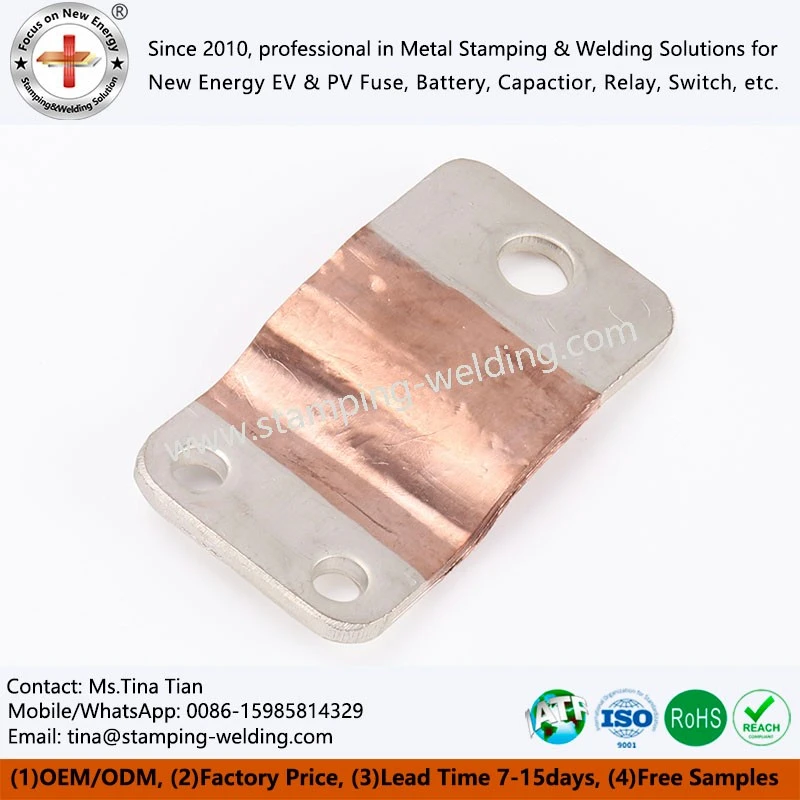

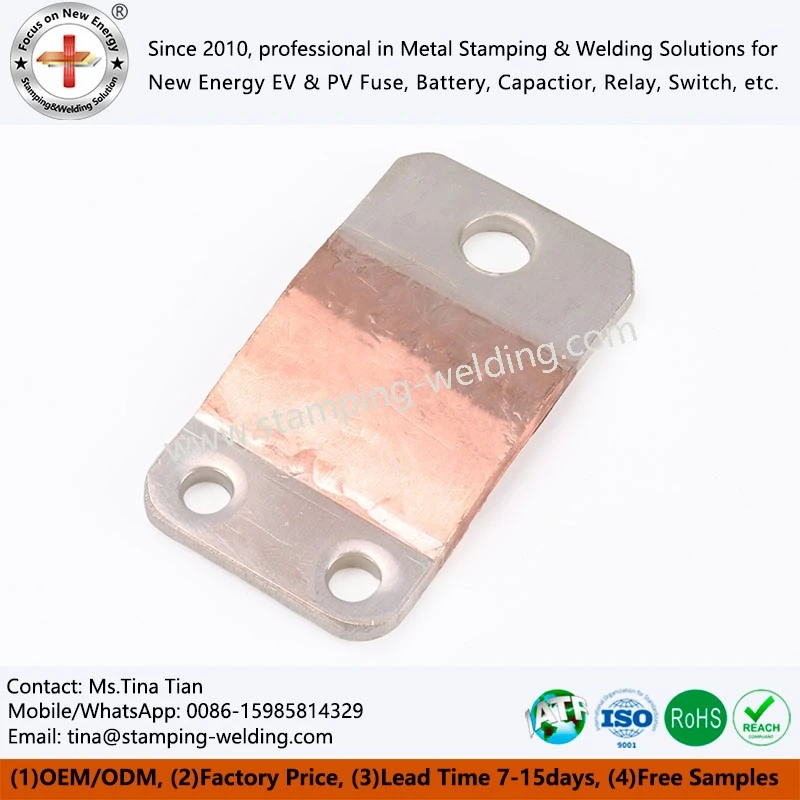

Fleksibilne sabirnice za konektor baterije
U dizajnu električnih vozila (EV), hibridnih električnih vozila (HEV), sustava za pohranu energije (ESS) i vrhunskih-industrijskih paketa baterija, veza između baterijskih modula i sustava upravljanja ne samo da utječe na učinkovitost prijenosa energije, već također izravno utječe na sigurnost i vijek trajanja cijelog vozila. Iako su tradicionalni kružni žičani snopovi mekani, oni zauzimaju puno prostora i imaju značajan skin efekt pod visokom strujom; Iako krute bakrene šipke mogu prenositi jake struje, one se ne mogu nositi s toplinskim širenjem i skupljanjem koje nastaju tijekom punjenja i pražnjenja akumulatora, kao ni s jakim vibracijama uzrokovanim radom vozila. Fleksibilne sabirnice za konektor akumulatora rođene su za rješavanje ove kontradikcije. Kao inovator u komponentama za spajanje baterija, usvajamo naprednu tehnologiju difuzijskog zavarivanja bakrene folije kako bismo postigli metalurško spajanje na atomskoj razini više-slojne bakrene folije visoke-čistoće pod visokom temperaturom i visokim tlakom, te konfiguriramo bakrene terminale visoke-preciznosti na oba kraja.
- Brza dostava
- Osiguranje kvalitete
- Služba za korisnike 24/7
Uvod u proizvod
Fleksibilne sabirnice za konektor baterije, dizajnirane posebno za scenarije povezivanja baterija, oslanjaju se na temeljnu tehnologiju više{0}}slojnog difuzijskog zavarivanja bakrene folije. S fleksibilnom strukturom, vodljivošću niskog otpora, visokom pouzdanošću i snažnom prilagodljivošću okolišu, postao je glavna nadograđena komponenta za unutarnje veze baterijskih paketa, klastera baterija za pohranu energije, napajanja za automobile, opreme za industrijske litijske baterije i integriranih strojeva za pohranu fotonaponske energije. To nije samo vodič, već i inženjersko rješenje za rješavanje kompenzacije vibracija sustava baterija, toplinskog širenja i skupljanja, prostornog ožičenja i stabilnog prijenosa velike struje. Pomaže proizvođačima opreme i integratorima sustava smanjiti stope kvarova, poboljšati gustoću energije, produžiti vijek trajanja sustava i smanjiti troškove punog životnog ciklusa od izvora.
Temeljna inženjerska vrijednost
Kvar veze uzrokovan vibracijama i udarcima
Stalne vibracije uzrokovane radom vozila, rukovanjem opremom itd. lako uzrokuju kvarove krute bakrene šipke (labavljenje, lom, loš kontakt itd.). Fleksibilne sabirnice za konektor baterije apsorbiraju vibracije i udarce putem više-slojne bakrene folije, strukturalno eliminirajući rizik od labavljenja i loma.
01
Strukturno oštećenje zbog toplinskog širenja baterije
Toplinsko širenje/stezanje baterije tijekom punjenja/pražnjenja uzrokuje strukturno naprezanje, oštećujući stupove i držače. Copper Fleksibilna sabirnica rješava to putem fleksibilnog istezanja i savijanja, automatski kompenzirajući toplinski stres.
02
Uzak prostor i teško ožičenje u gustim paketima baterija
Moderni paketi baterija zahtijevaju visoku integraciju i kompaktan prostor, gdje je krute bakrene šipke teško povezati. Fleksibilne sabirnice od višeslojne bakrene folije omogućuju savijanje malog-radijusa, uklapaju se u uske rasporede i poboljšavaju iskorištenost prostora.
03
Visoka toplina i gubitak pod visokim-strujnim prijenosom
Visok{0}}priključci baterije lako uzrokuju visoku toplinu i starenje ćelija zbog nejednake vodljivosti. Fleksibilni BusBar Copper ima difuzijsku-zavarenu-bakrenu foliju visoke čistoće, osiguravajući mali otpor, jednoliku struju i niže stvaranje topline.
04
specifične parametre
Vrijednost otpora
U standardnom okruženju od 20 stupnjeva, vrijednost otpora fleksibilne bakrene laminirane sabirnice po jedinici duljine (kao što je 1 metar) obično je 0,01-0,1 Ω, ovisno o debljini, broju slojeva i kvaliteti postupka difuzijskog zavarivanja bakrene folije. Karakteristika niskog otpora može osigurati učinkovit prijenos energije i smanjiti gubitke otpora grijanja.
Trenutni nosivi kapacitet:
Oni su usko povezani s čimbenicima kao -površinom presjeka, debljinom bakrene folije i temperaturom okoline. Primjer: Fleksibilna veza s površinom poprečnog-presjeka od 100 kvadratnih milimetara i debljinom bakrene savitljive sabirnice od 0,15 mm može izdržati nosivi kapacitet struje od oko 300-400 A pri 40 stupnjeva. U praktičnim primjenama, potrebno je razumno procijeniti i prilagoditi na temelju radnog okruženja i uvjeta rasipanja topline.
Radijus savijanja
Automobilska bakrena sabirnica ima izvrsnu fleksibilnost, s minimalnim radijusom savijanja obično 3-5 puta većim od vlastite debljine. Na primjer, meki spoj ukupne debljine od 3 mm može imati minimalni radijus savijanja od 9-15 mm i može se fleksibilno ožičiti i postaviti u uskim prostorima.
Naše tvornice
Sa sjedištem u Xiamenu, opremljeni inteligentnom proizvodnom bazom i centrom za istraživanje i razvoj, nastavljamo ulagati u inovacije novih energetskih metalnih spojnih tehnologija i predani smo tome da postanemo pouzdan partner u području zelene energije. Proizvodni kapacitet našegFleksibilne sabirnice za konektor baterijeiznosi 150 000 kompleta mjesečno. Imamo dovoljno proizvodnih kapaciteta da zadovoljimo vaše potrebe.
