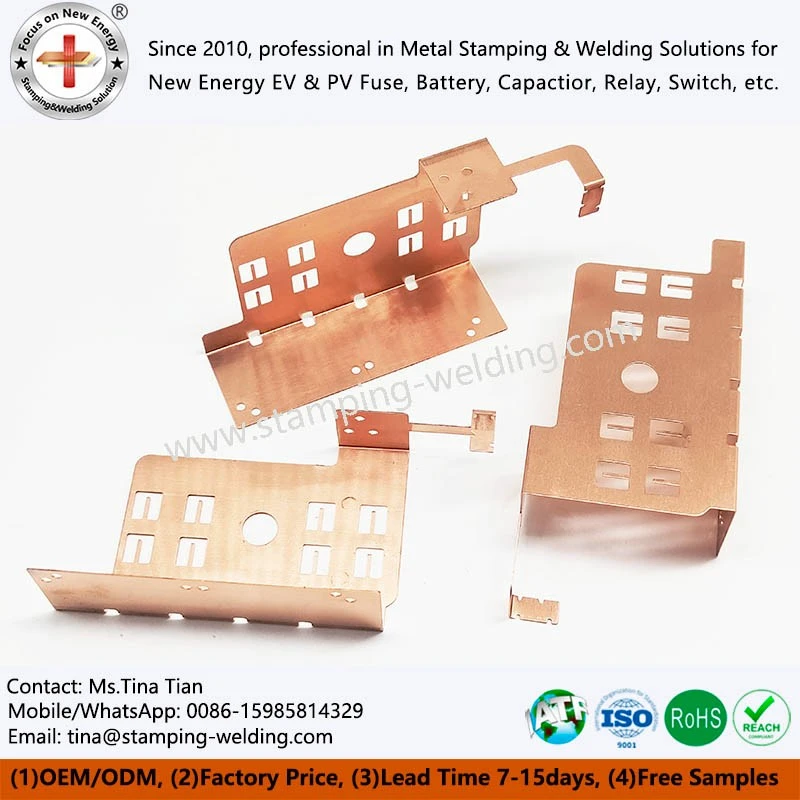

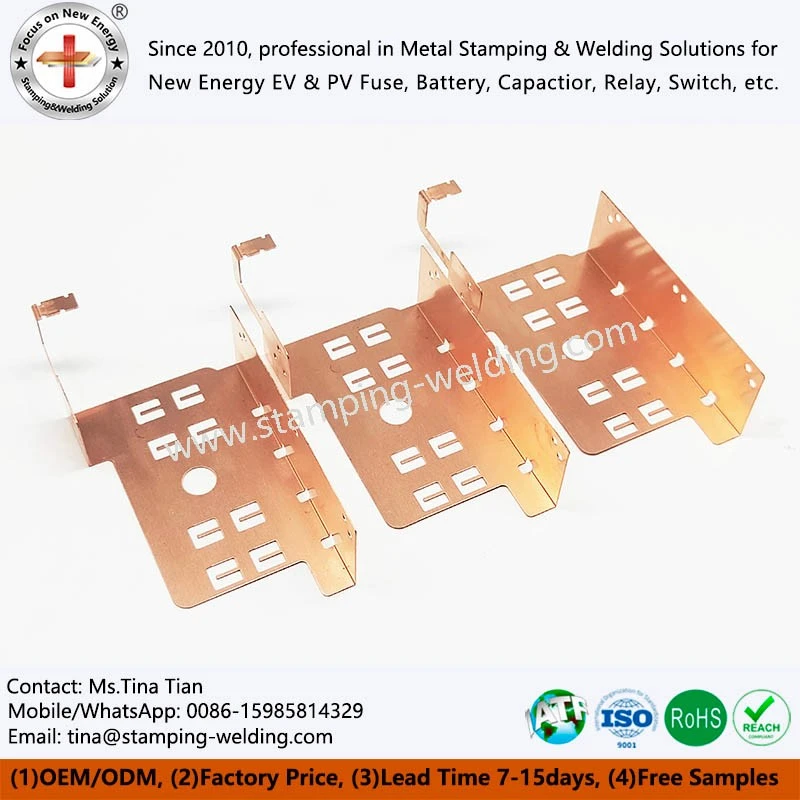

EV Laminirane sabirnice
EV laminirane sabirnice su spojna i izolacijska komponenta. Razvijen je posebno za sustave kondenzatora novih energetskih vozila. Koristi-PET izolacijski papir visokih performansi kao ključni izolacijski osnovni materijal. Kombinira se s metalnim sabirnicama visoke -vodljivosti (obično bakrenim ili aluminijskim). Kombinacija se vrši preciznim postupkom laminiranja.Ova se komponenta uglavnom koristi za prijenos struje i spajanje krugova unutar i izvan kondenzatora novih energetskih vozila. Istodobno pruža pouzdanu izolacijsku zaštitu.
- Brza dostava
- Osiguranje kvalitete
- Služba za korisnike 24/7
Uvod u proizvod
Predstavljanje proizvoda
Iz perspektive strukture proizvoda, EV laminirane sabirnice obično imaju više{0}}slojnu strukturu. Jezgreni dio je vodljivi sloj sabirnice u sredini. Odgovoran je za nošenje i prijenos velike struje koja se stvara tijekom rada novih energetskih kondenzatora vozila.
Što se tiče specifikacija proizvoda, prilagođena proizvodnja može se izvesti prema potrebama različitih novih modela energetskih vozila i različitih kondenzatorskih sustava.
Iz perspektive pozicioniranja u industriji, kako se nova energetska vozila razvijaju prema višem naponu, većoj snazi i većem dometu, kondenzatori - kao ključne komponente za pohranu i regulaciju energije - postavljaju veće zahtjeve u pogledu struje-nosivosti, izvedbe izolacije, visoke-temperaturne otpornosti i pouzdanosti sabirnica.
Osnovne značajke proizvoda
Više{0}}slojna kompozitna struktura
Uzima vodljive sabirnice visoke-čistoće (čistoća bakra veća ili jednaka 99,95%, čistoća aluminija veća ili jednaka 99,8%) kao jezgra za prijenos struje. Gornji i donji sloj kombinirani su PET izolacijskim papirom debljine 0,05-0,2mm. Neki vrhunski-modeli imaju antikorozivni zaštitni premaz na vanjskom sloju. Struktura je čvrsta i ima mali rizik od delaminacije. Prikladan je za kompaktni prostor za ugradnju novih kondenzatora energetskih vozila.
Prilagodljivost preciznih specifikacija
Šipka sabirnice akumulatora ima debljinu od 0,5-5 mm i širinu od 10-100 mm. Njegova duljina se može prilagoditi prema potrebama. Podržava obradu kao što je probijanje i savijanje. Može zadovoljiti zahtjeve veličine ugradnje različitih kondenzatorskih sustava u čisto električnim i hibridnim vozilima.
Prilagodljivost svim-okolinama
PET izolacijski papir može izdržati dugotrajnu-temperaturu od 120 stupnjeva i kratkotrajnu-temperaturu od preko 150 stupnjeva. Njegova toplinska stopa skupljanja je manja od 1% na 120 stupnjeva tijekom 1 sata. Također je otporan na koroziju od elektrolita baterija i ulja za podmazivanje. EV BusBar može raditi stabilno u radnim uvjetima od -40 stupnjeva do 120 stupnjeva.
Temeljne prednosti proizvoda
Dvostruka električna zaštita
PET izolacijski papir ima volumni otpor veći od 10¹⁶Ω·cm i površinski otpor veći od 10¹⁵Ω. Kondenzatorska sabirnica može izdržati radni napon od stotina do tisuća volti novih kondenzatora energetskih vozila. Njegov faktor dielektričnog gubitka manji je od 0,01 (50/60Hz), što smanjuje gubitak električne energije i neizravno poboljšava domet vozila.
Visoka{0}}podnošljivost i otpornost na rizik
Laminirane sabirnice EV imaju nizak otpor (bakar manji ili jednak 0,0172Ω·mm²/m, aluminij manji ili jednak 0,0282Ω·mm²/m). S optimiziranim dizajnom popre-presjeka, može prenositi trenutne velike struje od stotina do tisuća ampera. Također ima dobre performanse disipacije topline kako bi se izbjeglo pregrijavanje na visokim-temperaturama.
Jaka mehanička stabilnost
PET izolacijski papir ima uzdužnu vlačnu čvrstoću veću od 150 MPa i otpornost na trganje veću od 20 kN/m. Kombinira se sa sabirnicom preciznim postupkom laminiranja. Može izdržati vibracije i udarce tijekom vožnje vozila i spriječiti oštećenje ili raslojavanje izolacijskog sloja.
Usklađenost s okolišem
EV Capacitor Busbar ne sadrži tvari koje su ograničene RoHS-om kao što su olovo i živa. Tijekom proizvodnje ne stvaraju se štetne emisije. Nakon odlaganja, PET izolacijski papir i metalna sabirnica mogu se odvojiti i reciklirati. Ispunjava ekološke zahtjeve industrije novih energetskih vozila.
Precizan proizvodni proces
Provjera sirovina
PET izolacijski papir treba proći ispitivanja dielektričnih gubitaka i temperaturne otpornosti. Sabirnica kondenzatora EV testirana je na čistoću i otpornost. Nekvalificirane sirovine izravno se odbijaju.
Proces laminiranja kompozita
EV laminirane sabirnice i PET izolacijski papir prešaju se na konstantnoj temperaturi pod 120-150 stupnjeva i tlakom od 5-8MPa. Ovo osigurava da je međuslojna čvrstoća lijepljenja veća od 5N/cm.
Precizna obrada i testiranje
Reže se i savija prema potrebama kupaca. Zatim se pomoću opreme kao -ispitivača dielektričnih gubitaka visokog napona i strojeva za ispitivanje vibracija testiraju sve performanse izolacije i mehanička čvrstoća. Samo kvalificirani proizvodi mogu napustiti tvornicu.
Osnovni scenariji primjene
| Čisti kondenzatori za električna vozila | TheEV Laminirane sabirnicekoristi se za serijsko/paralelno spajanje kondenzatorskih jedinica i prijenos energije između kondenzatora, kontrolera i baterija. Osigurava opskrbu velikim strujama tijekom pokretanja i ubrzanja te učinkovitost povrata energije kočenja. |
| Hibridni kondenzatori za vozila | Povezuje kondenzatore s kontrolerima motora (za prijenos vršnih struja pri pokretanju), sustavima za pokretanje motora (za smanjenje opterećenja baterije) i sustavima za obnovu energije (za učinkovito pohranjivanje električne energije kočenja). |
| Automobilski sustavi za brzo punjenje | Prilagođava se zahtjevima sustava brzog punjenja za napone iznad 500V i struje iznad 100A. Omogućuje sigurno provođenje struje i izolaciju u kompaktnom prostoru, što pomaže u poboljšanju učinkovitosti brzog punjenja. |
